Проектирование системы противодымной вентиляции в Москве (дымоудаления)

Основные задачи:

Выполнить проектирование системы противодымной вентиляции в помщении, где множество других систем и практически полностью отсутствует свободное место.

Дымоудаление, Проектирование

Проектирование системы противодымной вентиляции в Москве — одна из наиболее технически сложных задач в области пожарной безопасности. Она требует индивидуального подхода к каждому объекту. Представленный проект разработан для помещений №12, 13 и 14 общественного здания и выполнен в соответствии с требованиями СП 7.13130.2013, СП 118.13330.2012 и действующего противопожарного законодательства РФ. Работы выполнены специалистом, аттестованным МЧС России

Специфика объекта и ход согласований

В процессе разработки рабочей документации по проектированию дымоудаления потребовалось значительное количество итераций согласования с заказчиком. Сложность — насыщенность помещений инженерными коммуникациями. Разветвлённые кабельные трассы и существующие потолочные системы существенно ограничивали возможности прокладки воздуховодов. В ходе совместной работы с заказчиком прорабатывались различные варианты трассировки и компоновки оборудования. В итоге было найдено оптимальное техническое решение, обеспечивающее соответствие нормативным требованиям без нарушения целостности действующих систем.

Если Вам требуется разработка проектной / рабочей документации по пожарным системам (АПС, СОУЭ, ДУ, АУПТ), обратитесь к нам. Консультация бесплатная. Контактный телефон:

Состав и технические решения проекта

Проект включает две взаимосвязанные подсистемы:

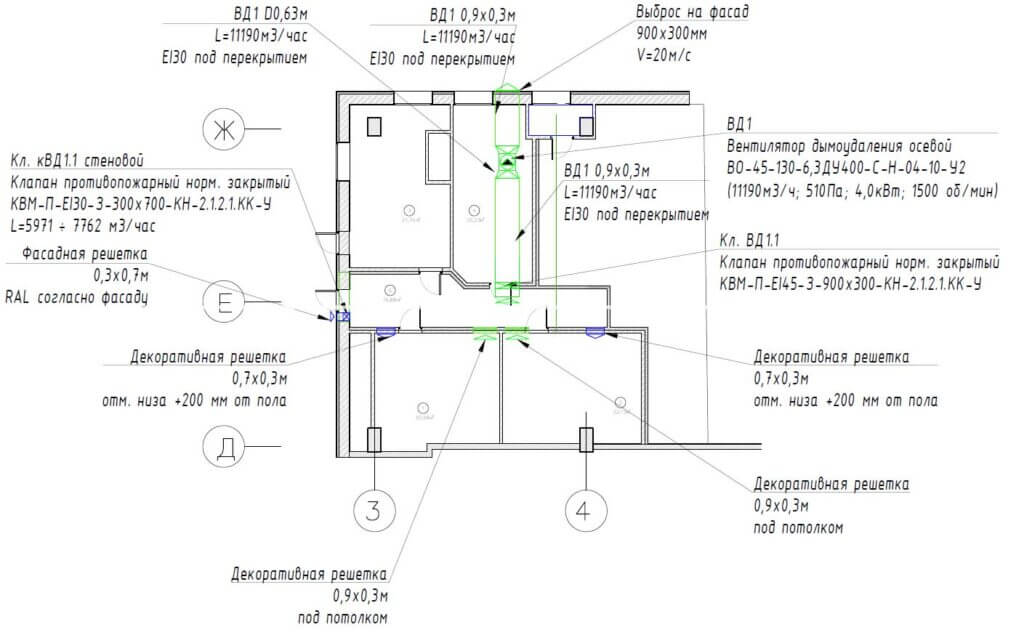

Система дымоудаления ВД1 обеспечивает удаление продуктов горения из примыкающих помещений через дымоприёмные отверстия в подвесном потолке (на отметке +3,200 м) с последующим выбросом на фасад здания. В качестве основного оборудования применён осевой вентилятор дымоудаления ВО-45-130-6,3ДУ400-С-Н-04-10-У2 мощностью 4,0 кВт (производительность — 11 190 м³/ч, давление — 510 Па). Вентилятор оснащён нормально-закрытым противопожарным клапаном КВМ-П-EI45-3-900×300-КН-2.1.2.1.КК-У, установленным в объёме здания. Воздуховоды выполнены из чёрной стали толщиной 0,9 мм с пределом огнестойкости EI30, размещены под перекрытием.

Система компенсации кВД1 обеспечивает подачу наружного воздуха в защищаемый объём через стеновой клапан КВМ-П-EI30-3-300×700-КН-2.1.2.1.КК-У с фасадной решёткой 300×700 мм. Расход компенсирующего воздуха составляет от 5 971 до 7 762 м³/ч. Подача воздуха осуществляется через декоративные решётки 700×300 мм, установленные на отметке +200 мм от пола.

Расчёт систем выполнен с применением программы «КВМ-Дым» на основании методических рекомендаций к СП 7.13130.2013. Расчётная температура продуктов горения перед вентилятором составила 159 °С, объёмный расход — 11 190 м³/ч.

Автоматика и электроснабжение

Управление системами осуществляется посредством оборудования ООО «Плазма-Т»:

шкаф управления вентилятором ШУВ-С300/4/М/IP31;
адресная панель ПАС300;
цифровая панель индикации ЦПИ-Light;
модули контроля и управления МС320, МС322-24, МС322-220;
устройства дистанционного управления С300ДУ;
пожарные извещатели ручной и дымовой серии С300.

Электроснабжение систем относится к 1-й категории надёжности. Основное питание — от городской сети 220/380 В, резервное — от аккумуляторных источников питания. Все кабельные линии выполнены огнестойкими проводами серии КПСнг(А)-FRHF и КуПРс Внг(А)-FRHF с пределом огнестойкости П01 по ГОСТ 31565-2012, проложенными в сертифицированных огнезащитных кабельных линиях.

Управление предусмотрено в трёх режимах: автоматическом (от пожарной сигнализации), дистанционном (с ЦПУ СПЗ) и местном (от УДП у эвакуационных выходов).
